最新苹果AR/VR专利提出『基于反射镜的场景摄像头』解决方案

Jyadmin 提交于 周四, 04/09/2020 - 14:12



光学反射镜对于沉浸式现实系统而言十分重要。在日前由美国专利商标局公布的一份专利申请中,苹果就描述了一项基于反射镜的场景摄像头发明。

文件描述了关于场景摄像头的各种体现。例如,场景摄像头可用于混合现实或虚拟现实系统中的视频透视组件。

在传统的视频透视组件中,一个或多个场景摄像头可安装在前端。但通常情况下,场景摄像头的入瞳/场景摄像头的视点(POV)与用户眼睛的POV实质上为偏离,亦即不同于用户眼睛的POV。

对于发明所描述的场景摄像头配置,苹果表示可以将摄像头的入瞳成像在更接近于用户眼睛的位置,从而至少部分地修正摄像头的POV并更接近于用户眼睛的POV。

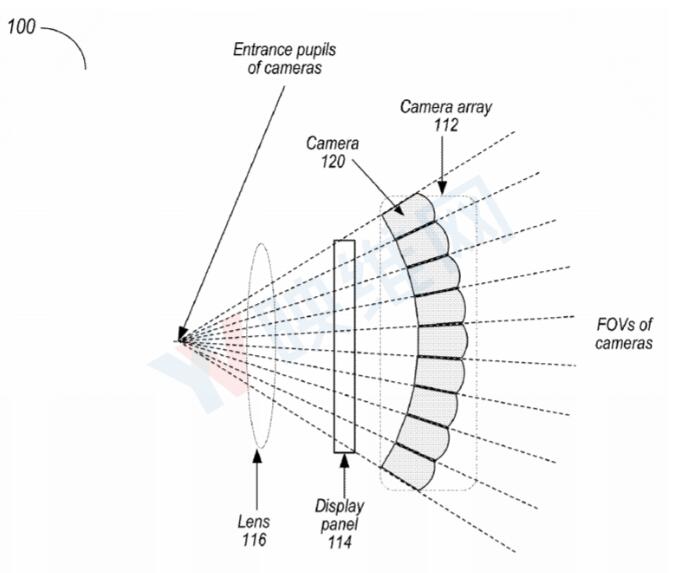

接近于用户眼睛的POV

在本发明的实施例中,场景摄像系统可以包括反射镜和摄像头,所述反射镜捕捉来自场景反射的光线。通过反射镜反射光线,摄像头的入瞳可以成像在更靠近用户眼睛的位置,从而能够更准确地呈现用户的视点。

在一些实施例中,可以提供两个水平布置的镜子,第一(顶部)反射镜将光线从FOV的上部区域反射到一个或多个摄像头,第二(底部)反射镜将光线从FOV的下部区域反射到一个或多个摄像头。这两个反射镜可以是平直、弧形或分段。

在一些实施例中,可以为每个眼睛提供两个摄像头,其中一个摄像头捕捉由第一反射镜反射的光,另一个摄像头捕捉由第二反射镜反射的光。

相关专利



Mirror-Based Scene Cameras



名为“Mirror-Based Scene Cameras”的专利申请最初在2019年9月提交,并在日前由美国专利商标局公布。





(文章转载自:映维网,原文链接:https://yivian.com/news/73532.html)
